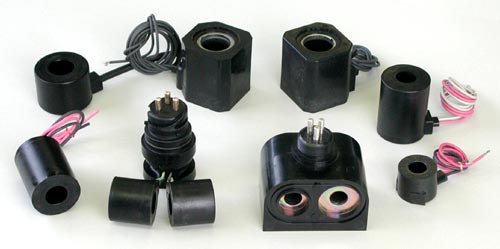

耐熱･耐水ソレノイド, モールドコイル
熱可塑式 樹脂成形品, 確かな 耐熱性 と 耐水性
巻線と樹脂成形を
同一工場内
で行い 高品質を保証 ! !
同一工場での製造により 巻線のボビン成形と 2次成形の 両方の1元的な管理が可能となり
独自のボビン形状設計などにより ソレノイド モールドコイル 等の
高耐水性を 可能にします。
|
|
 |
ソレノイド用モールド コイルを 詳しく見る |
| １．主な特徴 |
| ・コイル入力仕様 |
ＡＣ１００Ｖ〜２００Ｖ ５０Ｈｚ〜６０Ｈｚ
ＤＣ６Ｖ〜４８Ｖ |
| ・出力仕様 |
仕様に応じて製作可能 |
| ・時間定格 |
短時間から連続時間まで対応 |
| ・絶縁耐圧 |
JIS規格、電取法、ＵＬ、その他各安全規格に準拠 |
| ・水中絶縁性能 |
JIS D0203 １種〜４種 並びに特殊耐水機能に対応 |
| ・その他 |
小形且つ高出力
社内モールド成形による低コスト化
要求仕様に基づく受注設計、生産 |
|
２．用途・実績 |
| ・用途 |
自動車、建設機戒等車載用ＤＣソレノイドコイル
各種ソレノイドバルブ及び制御用電磁コイル、電動弁用コイル |
| ・実績 |
ＡＢＳ装置、操舵制御機器、空調機等多種多方面に使用 |
|
|
 |
| ◆ 耐水性に優れた性能を有し、ＪＩＳ Ｄ１６０１規格を満足しています |
| ◆ 生産性に優れた、独自のﾎﾞﾋﾞﾝ設計です |
| ◆ 整列巻等で、小型化を図ります |
| ◆ ご要求に応じて特殊仕様のﾓｰﾙﾄﾞｺｲﾙも設計製作致します |
| ◆ 高耐熱（絶縁ｸﾗｽ：Ｈ）から通常耐熱（絶縁ｸﾗｽ：Ｂ）まで巾広く対応可能です |
◆ ＰＰＳ樹脂によるﾓｰﾙﾄﾞｺｲﾙの製作が可能です
（ＰＰＳｺｲﾙの場合、２００℃耐熱・耐水性能の仕様を有します） |
|
|
