巻線コイル組立

各種コイル巻き : Φ0.05mm～Φ2.0mm, 角線, 平角線

弊社のコイルアセンブリー製品は多用途・多方面に使用され、好評を得ております。
これらの製品の詳細をお知りになりたい場合は、下記一覧表の項目をクリックしてください。
各コイルについての概要を御覧になれます。

/TD>

１．主な特徴

・コイル入力仕様：	AC100 ～ 200V　50Hz ～ 60Hz DC6V ～ 48V
・出力仕様：	仕様に応じて製作可能
・時間定格：	短時間から連続時間まで対応
・巻き線仕様：	バイポーラ、ユニポーラ、空芯巻き、ボビン巻き、扇形、亀甲形等 Φ0.05 ～ Φ2 までの線径に対応
・絶縁耐圧：	ＪＩＳ規格、電取法、ＵＬ、その他各安全規格に準拠

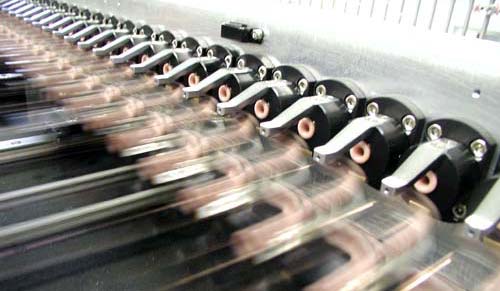

・巻き線方式：	全自動巻き、フライヤー、スピンドル及び特殊仕様個別巻き、口出し線処理はﾘｰﾄﾞ線付け、ピンカラゲなど特殊仕様も可能

２．用途・実績

・用途：	自動車、建機等車載用ＤＣソレノイド及びＤＣモーターコイル、ステッピング、スキャナーﾓｰﾀｰ用コイル各種ソレノイドバルブ及び制御用コイル
・実績：	ＡＢＳ装置、操舵制御機器、ＦＡ、ＯＡプリンタ、遊戯装置等多種

１．主な特徴

・コイル入力仕様：	AC24V ～ 480V　50Hz ～ 60Hz DC6 ～ 48V
・出力仕様：	入力仕様と同様
・効率：	75% 以上
・コイル仕様：	コア直巻き、ボビン巻き、平角線エッジワイズ巻き線径 Φ0.05 ～ Φ2、角線 1 x 0.5 ～ 8 x 4 各種
・高周波特性：	高周波（1kHz ～ 500kHz）性能に優れたコア＆コイル高周波出力損失の少ないコア＆ｺｲﾙの採用（50mW/1W）
・重畳特性：	重畳特性の優れたコア材とｺｲﾙ巻線仕様の採用

２．用途・実績

・用途：	スイッチング電源、各種インバーター、コンバーター、昇圧及び降圧トランス、パルストランス、高調波及び平滑化対策ｺｲﾙ等
・実績：	車載用機器、プリンター等産業・ＯＡ用電源・制御装置、アダプター等

エッジワイズコイル (平角線), 昇圧コイルリアクトル、イダクター用コイル(組立品)

タイホープロダクトは製造難易度の高いエッジワイズコイルを得意としております。

例えば厚み0.3mmの薄い平角コイルも皺を出さずに巻く事が出来ます。

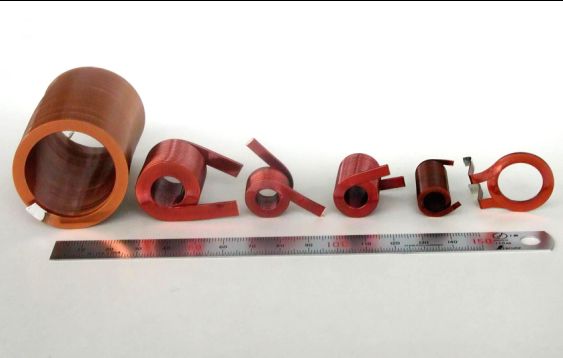

エッジワイズコイル

用途: 昇圧ｺｲﾙ、ＨＩＤ(自動車ﾍｯﾄﾞﾗｲﾄ昇圧用)、電源ﾉｲｽﾞﾌｨﾙﾀｰｺｲﾙ

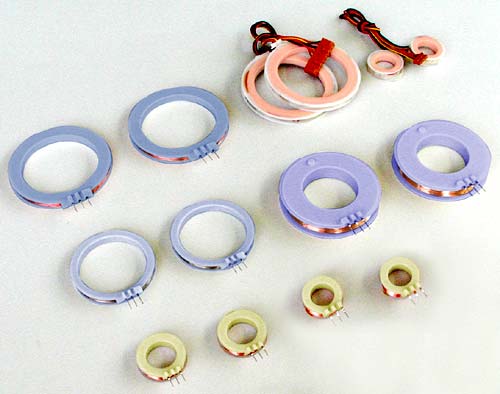

１．主な特徴

・コイル入力仕様：	AC24V ～ 240V（50Hz ～ 60Hz ～ 1kHz 以上の高周波） DC6V ～ 48V（50Hz ～ 60Hz ～ 1kHz 以上の高周波）
・出力仕様：	信号出力として要求仕様に応じて製作可能

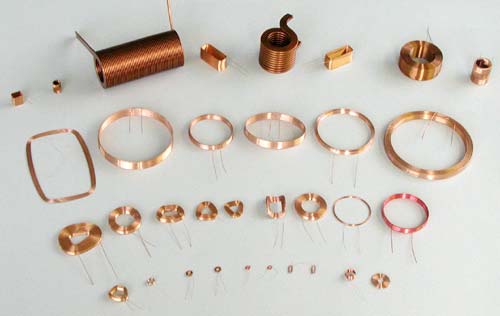

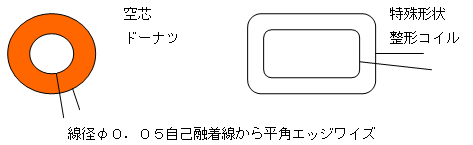

・コイル巻線仕様：	空芯ドーナッツ及び特殊形状（整形コイル）

２．用途・実績

・用途：	ＩＤタグコイル、送受信用アンテナコイル
・実績：	ＩＤ情報識別用、ＩＣカード用等

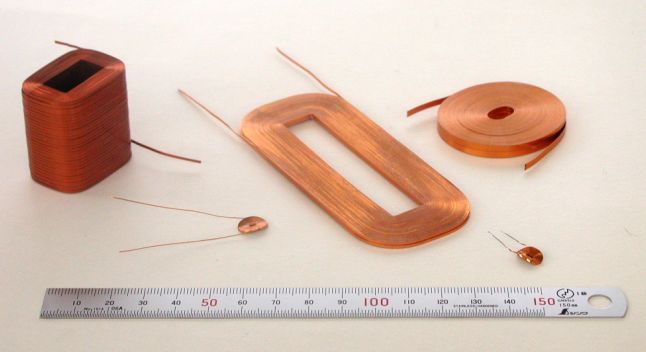

アルファー巻きコイル (平角線)

アルファー巻きコイル (外々巻きコイル)

用途：　モーターコイル、リニアモーターコイル

１．主な特徴

・コイル入力仕様：	AC24V ～ 240V（50Hz ～ 60Hz ～1kHz 以上の高周波も可能） DC6V ～48V（50Hz ～60Hz ～ 1kHz 以上の高周波も可能）
・出力仕様：	要求仕様に基づき特殊設計製作が可能
・コイル巻線仕様：	コア直巻き、ボビン巻き、平角線エッジワイズ巻き線径 Φ0.05 ～ Φ2、角線 1 × 0.5 ～ 8 × 4　各種空芯ドーナッツ・特殊形状（整形）コイル巻き
・時間定格：	短時間から連続時間まで対応
・絶縁耐圧：	ＪＩＳ規格、電取法、ＵＬ、その他各安全規格に準拠

２．用途・実績

・用途：	基板接着形ステータコイル、超小形亀甲（重ね巻き）コイル、特殊整形コイル
・実績：	多相ステッピングモーター、小形ＤＣ・コアレスモーター、磁気検出センサー
