磁気式エンコーダー
磁気式エンコーダー
磁気式 ロータリー エンコーダー

磁気式インクリメンタル エンコーダーでは 世界トップレベルの 信号精度

磁気式エンコーダー
     磁気式エンコーダー 磁気式エンコーダー
磁気式エンコーダー
注文用 製品型式名 磁気式エンコーダー お急ぎの場合: 携帯電話 090-5207-9979 (小川)へ

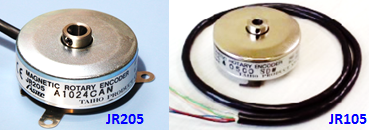

AB+Z信号 磁気式ロータリーエンコーダー JR105/205/215/305 カタログ (JR105は AB信号のみ)

 JR55はJR105へ機種変更

小型汎用エンコーダーです。 この機種は ベアリングを使用し 精度をさらに上げてあり
広い用途に 対応できます。

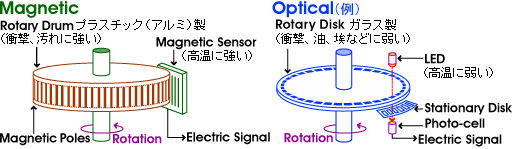

通常の光学式エンコーダーは 直径より長さの寸法が大きいため 軸方向のスペースを
取りますが、この機種は 扁平形状のため 省スペースとなります。

高温・高湿, オイルミストなどで お困りの用途に最適です。


磁気式エンコーダー
JR205: 標準型 インクリメンタル + インデックス, AB+Z 信号.

信号出力方式: オープン コレクター (正論理,負論理)、 電圧出力 (正論理,負論理)、
           ライン ドライバー

取付け:  標準 Φ8.0mm, Φ6.35mm スルーシャフト、
       ご注文により Φ6.0〜Φ8.0mmシャフト可能。

使用温度: -20℃ 〜 +90℃ (オープン コレクター JR205A, 電圧出力 JR205C).
        -30℃ 〜 +90℃ (ライン ドライバー JR205D)
ホローシャフト型 (シャフト型も可能)
JR105, JR205, JR215, JR305 は同じ形状 をしています。

JR305: 高湿 対応 インクリメンタル + インデックス,  AB+Z 信号.

使用温度: -30℃ 〜 +90℃ (ライン ドライバー JR305D).


JR105: 標準型 インクリメンタル + インデックス,  AB 信号.

Z信号なし」 以外は JR205と 同じ仕様。

高温, 高湿, 油ミスト, 振動 など 使用環境が厳しい場合は JRシリーズを お試し下さい。

Astec JR 磁编码器
磁気式エンコーダー
下のJR215 と JR55 は 部品入手困難のため 現在 製造休止です。
数量の大きい 需要がある場合は 部品再開発の 検討は可能です。

JR215:
インクリメンタル + インデックス, AB+Z信号.
使用温度:
-20℃ 〜 115℃(オープンコレクター JR215A, 電圧出力 JR215C, ラインドライバー JR215D).

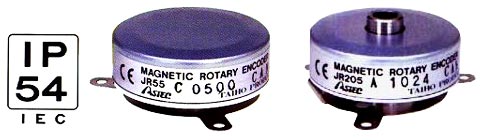

JR55:
インクリメンタル AB信号.
使用温度:
-10℃ 〜 80℃ (オープンコレクター JR55A, 電圧出力 JR55C, ラインドラバー JR55D ).
磁気式エンコーダー
エンドシャフト型
磁気式エンコーダー
磁気式エンコーダー
センサー/ローター間の ギャップが 最小 0.5mm、条件と設計によっては 2mm まで広げられます。広い ギャップのため ベアリングの必要は ありません。

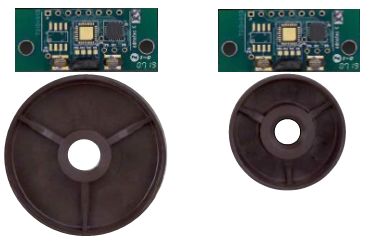

カスタム仕様 磁気式ロータリーエンコーダー キット 磁気式エンコーダー
磁気式エンコーダー
磁気式エンコーダー磁気式エンコーダー
磁気式エンコーダー

磁気式エンコーダー 磁気エンコダーキット Kシリーズ
  @ 磁気エンコーダーは使いたいが, ギャップ調整で お困りの方。
  A 標準品では 既存の設備に 取付け出来ず お困りの方。
  B 使用温度が 100℃以上で お困りの方。
  C 種々の 厳しい環境で お困りの方。
  D φ200mmなど 空芯モーターの 大径軸へ 直接 取付け可能です。
  E モーター軸上に 直接 取付け エンコーダー内臓
    サーボモーターの 製造も可能です。
扁平大型磁気エンコーダー
IP65 磁気式 ロータリーエンコーダー
磁気式エンコーダー
MSL115取扱説明書
MSL115軸径Φ95mm図面    MSL115軸径Φ30mm図面

SLIM Tach SL56 (MSL115のインチ寸法品)

パルプ・製紙工場、製鉄所、化学工場、セメント工場、港湾クレーンなど 厳しい用途のために 設計された 汎用 磁気式エンコーダーです。

  @ 非接触、ベアリングレスの エンコーダーで 正しく使えば 10年の
    寿命も有り得ます。
  A 頑丈な設計となっており、世界でトップクラスの 機械的強度を
    誇っています。
  B 磁気式エンコーダーの 数少ない弱点の内の一つ、ギャップ
    調整を 容易にしました。
  C モーターとブレーキなどの間にも サンドイッチ状に 直接 取付け可能です。
  D Φ15mmからΦ200mmまで広範囲のモーター軸にスルーシャフトで 取付け可能です。
  E 扁平形状のため 大型でありながら スペースを取りません。
  F モーター軸径 Φ95mm用 その他 在庫しています。
  G ローターを モーター側からの Φ15mm〜Φ95mm のシャフトに カップリング無しで、
    ハウジングを モーター側板に直接 取付可能です。 ベアリング不要の非接触です。
アズテック ヘ メール
トップへ
磁気式エンコーダー
磁気式エンコーダー
磁気式エンコーダー
磁気式エンコーダー
タイホープロダクトは 新しい磁気式エンコーダーで 従来からの光学式エンコーダーの 限界に
挑戦しています。 厳しい環境の用途に対応致します。
(株)タイホープロダクト ヘ お問合せ メール
