巻線 コイル組立

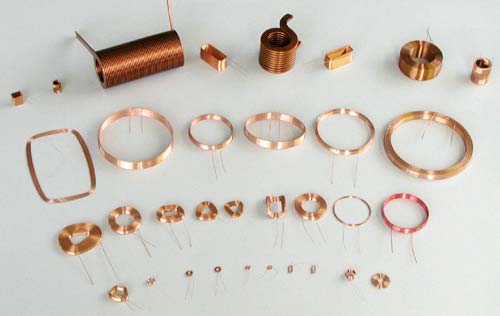

各種 コイル巻き : Φ0.05mm〜Φ2.0mm, 角線, 平角線
太線トロイダル 自動巻線機も 製造販売しています。
弊社のコイルアセンブリー製品は多用途・多方面に使用され、好評を得ております。
これらの製品の詳細をお知りになりたい場合は、下記一覧表の項目をクリックしてください。
各コイルについての概要を御覧になれます。
(1)
アクチュエータコイル Ass'y について
(2)
トランス・チョークコイル Ass'y について
(3)
センサー用コイル Ass'y について
(4)
特殊用途コイル Ass'y について
/TD>
1.主な特徴
・コイル入力仕様:
AC100 〜 200V 50Hz 〜 60Hz
DC6V 〜 48V
・出力仕様:
仕様に応じて製作可能
・時間定格:
短時間から連続時間まで対応
・巻き線仕様:
バイポーラ、ユニポーラ、空芯巻き、ボビン巻き、扇形、亀甲形等
Φ0.05 〜 Φ2 までの線径に対応
・絶縁耐圧:
JIS規格、電取法、UL、その他各安全規格に準拠
・巻き線方式:

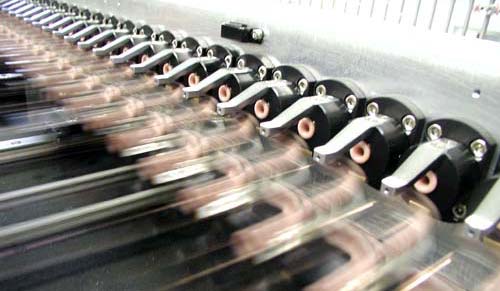

全自動巻き、フライヤー、スピンドル及び特殊仕様個別巻き、
口出し線処理はリード線付け、ピンカラゲなど特殊仕様も可能
2.用途・実績
・用途:
自動車、建機等車載用DCソレノイド及びDCモーターコイル、
ステッピング、スキャナーモーター用コイル
各種ソレノイドバルブ及び制御用コイル
・実績:
ABS装置、操舵制御機器、FA、OAプリンタ、遊戯装置等多種
↑
トップへ
1.主な特徴
・コイル入力仕様:
AC24V 〜 480V 50Hz 〜 60Hz
DC6 〜 48V
・出力仕様:
入力仕様と同様
・効率:
75% 以上
・コイル仕様:
コア直巻き、ボビン巻き、平角線エッジワイズ巻き
線径 Φ0.05 〜 Φ2、角線 1 x 0.5 〜 8 x 4 各種
・高周波特性:
高周波(1kHz 〜 500kHz)性能に優れたコア&コイル
高周波出力損失の少ないコア&コイルの採用(50mW/1W)
・重畳特性:
重畳特性の優れたコア材とコイル巻線仕様の採用
2.用途・実績
・用途:
スイッチング電源、各種インバーター、コンバーター、
昇圧及び降圧トランス、パルストランス、
高調波及び平滑化対策コイル等
・実績:
車載用機器、
プリンター等産業・OA用電源・制御装置、アダプター等
エッジワイズコイル
(平角線),
昇圧コイル
リアクトル、イダクター用コイル(組立品)

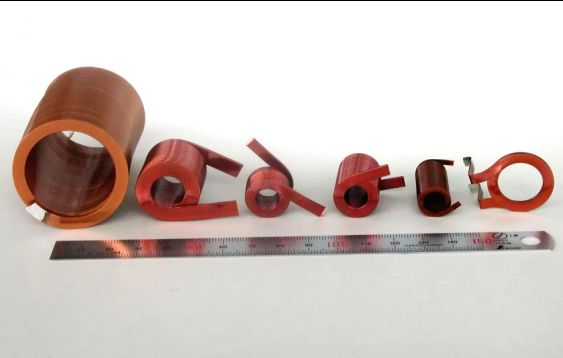

タイホープロダクトは 製造 難易度の 高いエッジワイズコイルを 得意としております。
例えば厚み0.3mmの薄い平角コイル も 皺を出さずに 巻く事が 出来ます。
エッジワイズコイル
用途: 昇圧コイル、HID(自動車ヘッドライト昇圧用)、電源ノイズフィルターコイル
↑
トップへ
1.主な特徴
・コイル入力仕様:
AC24V 〜 240V(50Hz 〜 60Hz 〜 1kHz 以上の高周波)
DC6V 〜 48V(50Hz 〜 60Hz 〜 1kHz 以上の高周波)
・出力仕様:
信号出力として要求仕様に応じて製作可能
・コイル巻線仕様:

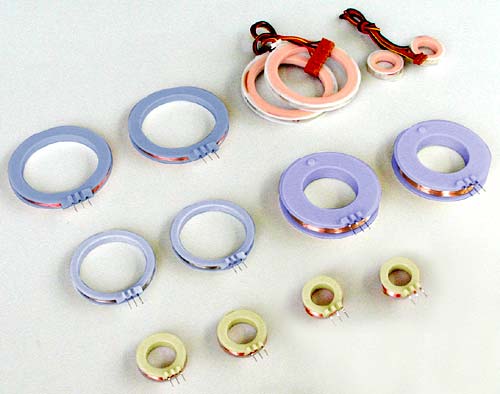

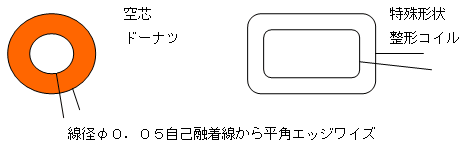

空芯ドーナッツ及び特殊形状(整形コイル)
2.用途・実績
・用途:
IDタグコイル、送受信用アンテナコイル
・実績:
ID情報識別用、ICカード用等
↑
トップへ

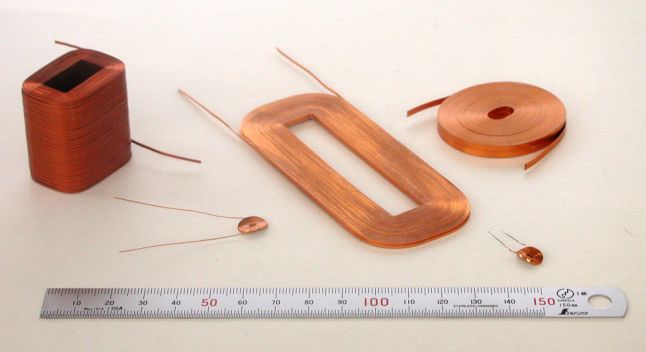

アルファー巻きコイル
(平角線)
アルファー巻きコイル (外々巻きコイル)
用途: モーターコイル、リニアモーターコイル
1.主な特徴
・コイル入力仕様:
AC24V 〜 240V(50Hz 〜 60Hz 〜1kHz 以上の高周波も可能)
DC6V 〜48V(50Hz 〜60Hz 〜 1kHz 以上の高周波も可能)
・出力仕様:
要求仕様に基づき特殊設計製作が可能
・コイル巻線仕様:
コア直巻き、ボビン巻き、平角線エッジワイズ巻き
線径 Φ0.05 〜 Φ2、角線 1 × 0.5 〜 8 × 4 各種
空芯ドーナッツ・特殊形状(整形)コイル巻き
・時間定格:
短時間から連続時間まで対応
・絶縁耐圧:
JIS規格、電取法、UL、その他各安全規格に準拠
2.用途・実績
・用途:
基板接着形ステータコイル、超小形亀甲(重ね巻き)コイル、特殊整形コイル
・実績:
多相ステッピングモーター、小形DC・コアレスモーター、磁気検出センサー
↑
トップへ
